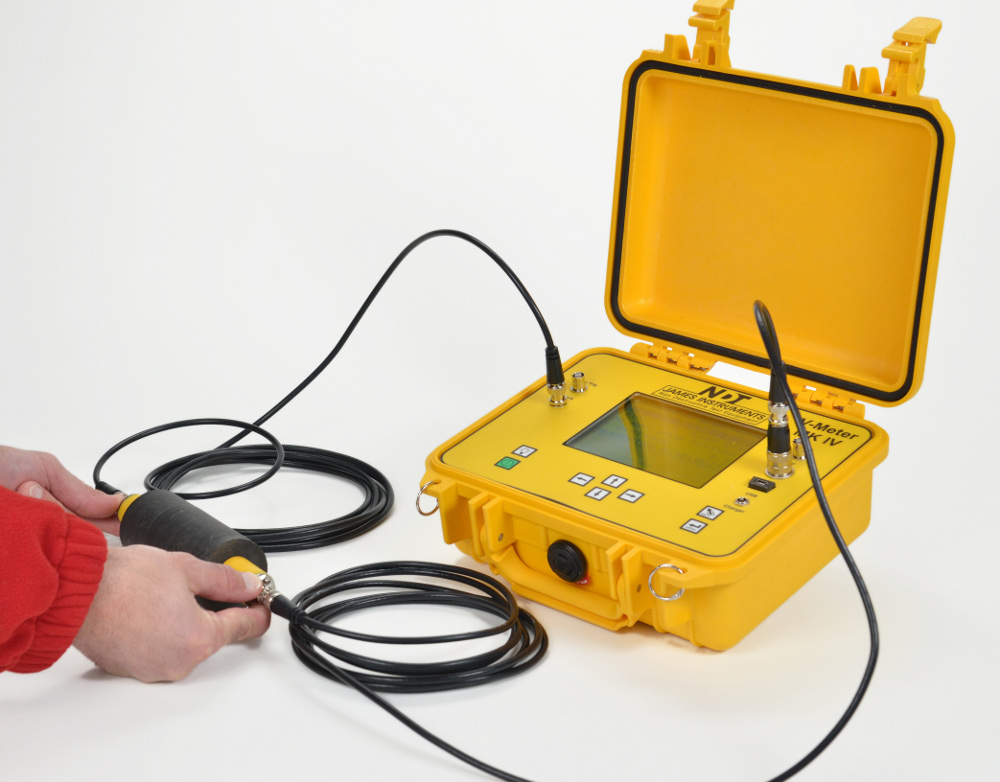

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀，最先進的超聲波檢驗設備，是全球范圍內被廣泛應用和認同的混凝土質量控制和檢測的專業設備?？梢詸z測完工混凝土結構的強度?？梢詸z測蜂窩、空洞、凍融破壞、裂縫和混凝土其它非勻質性。超聲測試法可以應用于新的或老的混凝土結構、柱子、樓板、預制和預應力梁、火災受損部位、管道和其它混凝土模塊。

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀

名稱：	美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀
	型號：	V-C-400 V-Meter MK IV
	廠家：	美國NDT JAMES
	用途：最先進的超聲波檢驗設備，是全球范圍內被廣泛應用和認同的混凝土質量控制和檢測的專業設備?？梢詸z測完工混凝土結構的強度。可以檢測蜂窩、空洞、凍融破壞、裂縫和混凝土其它非勻質性。超聲測試法可以應用于新的或老的混凝土結構、柱子、樓板、預制和預應力梁、火災受損部位、管道和其它混凝土模塊。

詳細介紹：

產品名稱：混凝土超聲波測試儀

型號：V-C-400

廠家：美國NDT James

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀描述

V-Mark IV超聲波測試系統（產地：美國） MK IV?是全球范圍內被廣泛應用和認同的混凝土質量控制和檢測的專業設備?？梢詸z測完工混凝土結構的強度?？梢詸z測蜂窩、空洞、凍融破壞、裂縫和混凝土其它非勻質性。超聲測試法可以應用于新的或老的混凝土結構、柱子、樓板、預制和預應力梁、火災受損部位、管道和其它混凝土模塊。有范圍很廣的不同換能器可供選擇。

最先進的超聲測試系統用于精確測量粗顆粒材料的基本特性。

混凝土

MK IV?是全球范圍內被廣泛應用和認同的混凝土質量控制和檢測的專業設備?？梢詸z測完工混凝土結構的強度?？梢詸z測蜂窩、空洞、凍融破壞、裂縫和混凝土其它非勻質性。超聲測試法可以應用于新的或老的混凝土結構、柱子、樓板、預制和預應力梁、火災受損部位、管道和其它混凝土模塊。有范圍很廣的不同換能器可供選擇。

通常用于混凝土檢測的典型換能器為54Khz，超聲波波長約75mm。更細小顆粒材料需要選擇更高頻率的換能器，以得到更合適的分辨率?；拘?/span>MarK III?包括發送器、接收器和非常精確高速的記錄器。發生器生成電子脈沖并施加給發射換能器，從而產生超聲脈沖生成機械振動，此機械振動通過發射換能器傳遞給待測構件，并通過構件傳遞給接收換能器，發射脈沖能量可以被高速記錄器記錄，接收換能器接收到的第一個能量波被轉換為電子信號，并自動關閉記錄器，此信號傳播時間被顯示在LCD顯示屏上，分辨率為0.1us。

木材

Mark IV木材超聲檢測可以無損檢測樹節、劈裂、紋理方向、橫向裂縫、腐蝕或腐爛的出現。基本參數例如彈性模量、密度可以被計算。典型應用包括：現場木柱和結構檢測、木材加工過程中的分級、救火梯檢查、檢測碾壓和紙卷的密度。超聲波在固體材料中傳播的脈沖能量與材料的密度和彈性模量有關。因此超聲波傳播速度可用于測量材料的密度和彈性模量。當超聲脈沖能量在顆粒狀材料中傳播時，例如混凝土、陶瓷和木材，能量波的波長必須大于材料中顆粒的最大最大粒徑，否者所有的能量將被顆粒物反射回來，接收換能器將接收不到能量脈沖。通常用于混凝土檢測的典型換能器為54Khz，超聲波波長約75mm。更細小顆粒材料需要選擇更高頻率的換能器，以得到更合適的分辨率。

技術

儀器具有清晰易讀的寬大顯示器（320×240），背光功能可以用于強光下使用，使得現場測試更便捷和快速，操作者可通過顯示屏輕松讀取測試結果，不會受強光反射的影響。測試結果可被存儲、回看和傳輸?shù)诫娔X。發射換能器上有觸發開關，可用來迅捷的在顯示屏上捕捉信號以供瀏覽。使用觸發開關使得現場測試變得非常簡單，同時使得MarkIII成為現場測試實用性極強的系統。

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀典型應用：

定位蜂窩和空洞

火災損傷

裂縫深度

楊氏彈性模量

尋找木材腐蝕部位

美國NDT JAMES V-C-400 V-Meter MK IV混凝土超聲波測試儀特性及優點：

直接數字顯示超聲波聲時

液晶顯示器顯示波形

日光下可視顯示屏

堅固防水濺攜帶箱

缺陷探測
