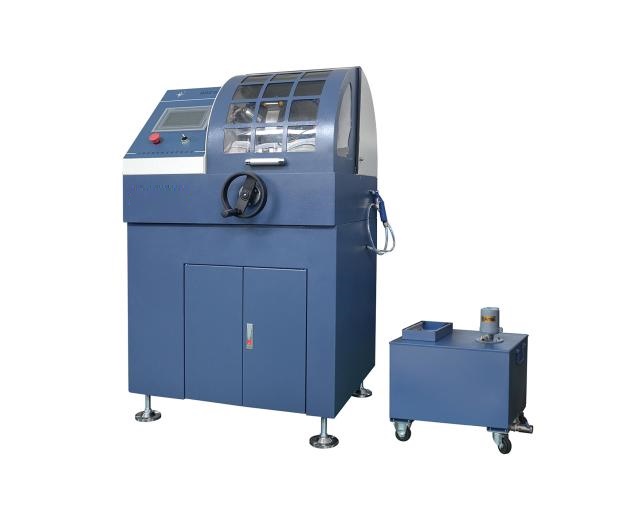

QGZ-90自動金相試樣切割機
1. 整機采用厚板材制造，堅固平穩；
2. 7寸彩色高清觸摸屏，顯示直觀，操作便捷；
3. 手自動一體，進刀方式靈活；
4. Y軸自動智能進給，根據材料硬度，自動調節轉速，避免堵轉；
5. X軸移動平臺，可實現Y軸方向的連續切割；
6. Z軸可手動調整，適用于各種大小的砂輪切割片，并可于切割片損耗時進行
補償，有效提高切割片的利用率；
7. 防爆透明觀察窗，開蓋驟停保護，安全可靠，配備強力排氣裝置，使觀察
更清晰；
8. 可調節LED燈照明，實現對整個切割室所用區域的有效照明；
9. 標配雙邊快速夾具和T型槽工作臺，操作便捷，耐腐蝕，易更換；
10. 三道可調節冷卻水路，防止試樣燒傷，獨立清理水槍，便于清理；
11. 移動式磁性過濾循環水箱，避免堵塞，利用率高。
適用于各種黑色金屬、有色金屬、熱處理件、鍛造件、半導體、晶體、陶瓷
和巖石等樣品。
|
型號 |
|
|
QGZ-90 |
|
切割方式 |
手動/自動，平臺Y向進給 |
|
切割模式 |
連續切割，脈沖切割 |
|
進給速度 |
手動控制/自動可調1~240mm/min |
|
切割片尺寸 |
Φ300×2×Φ32mm |
|
最大切割直徑 |
Φ90mm |
|
Y軸行程 |
260mm |
|
X軸行程 |
40mm |
|
Z軸行程 |
50mm，手動調節 |
|
主軸轉速 |
500~3000r/min |
|
電機功率 |
4kW |
|
切割平臺尺寸 |
435×300mm，12mmT型槽 |
|
切割夾具 |
快速夾具，鉗口高度60mm |
|
顯示及控制 |
7寸觸摸屏顯示及控制，薄膜按鍵控制 |
|
輸入電源 |
380V, 50Hz, 12A，三相五線 |
|
外形尺寸 |
910×935×1350mm |
|
主機重量 |
430kg |
|
水箱容量 |
80L |
|
水泵流量 |
50L/min |
|
水箱尺寸 |
610×550×680mm |
|
水箱凈重 |
85kg |
