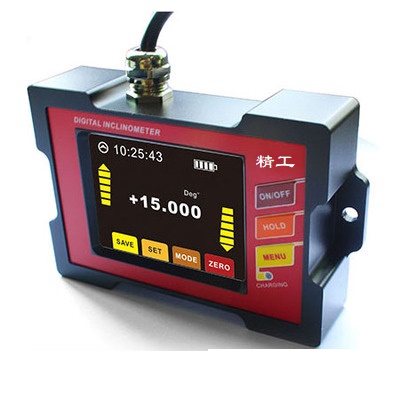

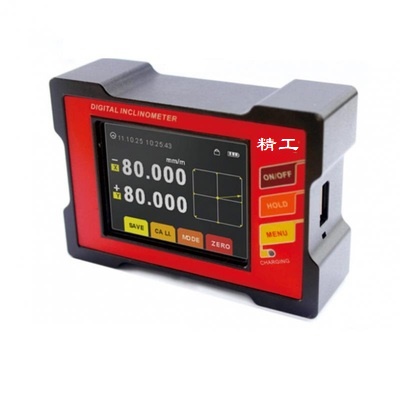

JG-3000XY 數顯角度水平儀

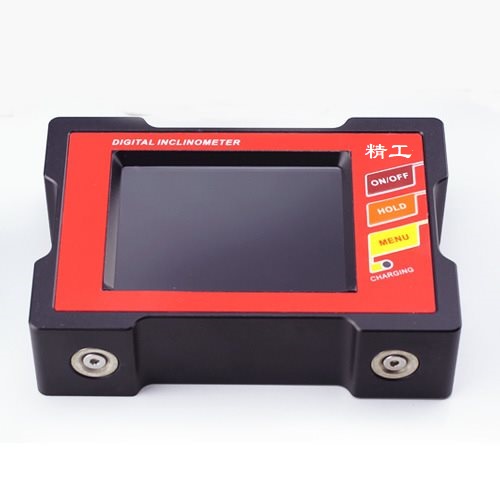

精工儀器研發生產各種工業現場角度控制和測量的一款數顯傾 角儀,此款產品核心是采用微機械控制原理,雙核測量單元,測量過程中可以用 Y 軸對 X 軸進行補償,再運用交插和溫度補償模型算法,發揮出微機械電子原理的絕對運算 優勢,保證了儀器測量的長期穩定性和重復性。JG3000 是單軸 90 度測量,分辨率 0.001°、 最高精度<0.003 度全量程、響應速度快、數據穩定,產品特別設計側面和下面都采用強磁 吸附式安裝,兩邊基準均可正常測量使用,給客戶帶來非常大的使用便利,另外,JG3000 的配套選型(JG100)可以與采用分離式測量,與我司SMA 系列傾角傳感器配合使用,傳輸 模式無線或有線可選配,無線采用單對單波段傳輸,傳輸直線距離>10m,有線傳輸標準 1 米 (可定制長距離),JG3000 系列產品擁有數據存儲功能、3 種測量模式可選(弧度、角度、 mm)、強大擴展性、便利實際應用性、工業的可靠性主要特性
●最佳精度:<0.003° ●重復性:0.003° ●角度分辨率:0.001°
●最大測量范圍:±90° ●絕對/相對測量可切換 ●帶數據存儲功能
●側面底部均可測量 ●工作溫度-10°~ +70℃ ●自動角度交插補償功能
●客戶可自行校準零點 ●可設置報警角度 ●夜視四色彩屏
● 角度或長度雙單位 ●3 種測量模式弧度角度mm ●IP54 防護等級
參數
JG-3000XY-15
JG-3000XY -30
單位
角度測量范圍
±15°
±30°
°
毫米測量范圍
267
577
mm
測量軸
單/雙軸可選
單/雙軸
最高測量精度
<0.005 (全量程)
<0.01 (全量程)
°
角度測量分辨率
0.001
0.001
°
毫米測量精度
0.1
0.2
mm
3種測量模式可選
弧度、角度、毫米/米 三種模式可設定
毫米測量分辨率
0.02
mm
LCD
64色真彩夜光顯示屏
LCD可視區域大小
L57.6*W43.2
mm
工作溫度
-10°~ +70℃
°/℃
工作濕度
85
%RH
數據輸出信號
RS485/RS232
配帶上位機軟件
VC應用軟件
接插件
標準 USB連接器可充電功能
抗振
10g@11ms、三軸和同(半正弦波)
g
抗沖擊
10grms、10~100Hz
g
重量
300
g
防水級別
IP54
材質
鋁合金陽極氧化
尺寸
L107*W75*H27.1mm
mm

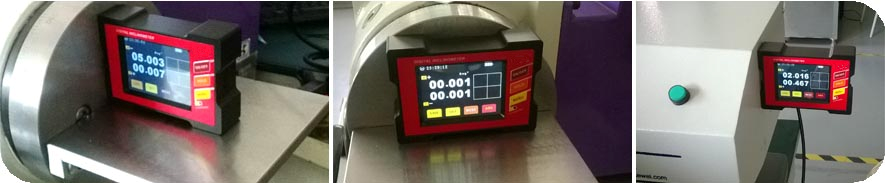

產品應用
●建筑施工 ●汽車四輪檢測 ●道路坡度 ●機械安裝 ●管道安裝
●工業平臺 ●云臺角度檢測 ●轉臺檢測 ●生產夾具 ●醫療儀器
