ZX-3超聲波測厚儀規格書

ZX-3超聲波測厚儀/ZX-5超聲波測厚儀/ZX-5DL超聲波測厚儀

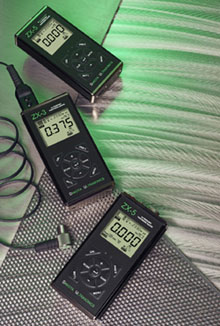

ZX-3/ZX-5/ZX-5DL超聲波測厚儀

美國DAKOTA ULTRASONICS公司推出的新一代超聲波測厚儀ZX系列。具有使用簡單，功能強大，體積小巧，可靠性高等特點。擠壓鋁制外殼，堅固耐用。

ZX-3超聲波測厚儀
- 150V方波脈沖發生器
- 可調增益( 40~52dB )，以3dB為步長(可選超低、低、中、高、超高五檔)
- 可選擇手動或自動探頭校零
- 低溫定制液晶顯示器(-30℃)
- IP65防護等級
ZX-5超聲波測厚儀。在ZX-3的基礎上，增加：
- 聲速測量模式，可做為超聲波聲速儀(球化率儀)
- 差值模式
- 上下限報警模式
- USB Type-C數據接口
ZX-5DL超聲波測厚儀。在ZX-5的基礎上，增加：
- 32M閃存內部數據存儲器

技術參數

	測量
	測量范圍：0.63~914.4mm(鋼)，取決于材料和探頭類型單位：英制和公制分辨率：0.01mm 聲速范圍：305~18542m/s 脈沖重復頻率：200Hz 顯示刷新頻率：10Hz 增益：40~52dB，步進3dB
	顯示
	多功能7段4位半數字液晶顯示器，數字高度為12.7mm 兩個3.2mm14段顯示區和一個7段顯示區，用于顯示信息和數值附加的圖標表示功能和模式背光可選擇開/關/自動，可選擇亮度(低、中、高)選項 條形讀數穩定性/重復性指示
	特點
	探頭校零：手動和自動校零探頭直徑：可選擇探頭直徑以提高線性高速掃描模式：顯示掃描期間的最小讀數，掃描頻率為100Hz 差值模式：顯示測量值和輸入的標稱值的差值( ZX-5和ZX-5DL) 報警模式：上下限聲光報警(ZX-5和ZX-5DL) 聲速測量模式：用于球化率的測量(ZX-5和ZX-5DL)
	探頭
	頻率范圍：1~10MHz 雙晶探頭 LEMO接口，1.2米探頭線可定制用于特殊應用的探頭
	存儲
	可存儲40組，每組250個數據，共10000個數據(ZX-5DL)
	其他
	鍵盤：防水防油密封按鍵膜，九個觸感反饋按鍵電源：標配為兩節5號堿性電池，可選鎳鎘電池或鋰電池。電池低電量指示。無操作五分鐘后自動關機。Type-C供電(ZX-5和ZX-5DL) 重量：312g(含電池) 尺寸：131.3x63.5x31.5mm 操作溫度：-30~75℃ 外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝包裝：ABS工程塑料箱

常用探頭

型號	頻率	探頭晶片直徑	探頭接觸直徑	測量范圍	說明
PT-102-2000	5.0MHz	6.35mm	9.53mm	1.0～152mm	標準探頭
PT-101-2000	5.0MHz	4.76mm	6.35mm	1.0～50mm	小管徑探頭
PT-104-0000	1.0MHz	12.7mm	15.88mm	3.8～50.8mm(鑄鐵中)	鑄鐵探頭
PT-102-1000	2.25MHz	6.35mm	9.53mm	1.5～100mm	低頻探頭
PT-102-3300	7.5MHz	6.35mm	9.53mm	0.63～152mm	超薄探頭
PT-104-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚探頭
PT-042-2000	5.0MHz	6.35mm	9.53mm	1.0～152mm	標準高溫探頭，最高340℃
PT-044-2000	5.0MHz	12.7mm	15.88mm	1.27～508mm	厚高溫探頭，最高340℃
PT-212-2001	5.0MHz	6.35mm	9.53mm	1.0～152mm	超高溫探頭，最高480℃
PT-214-2001	5.0MHz	12.7mm	15.88mm	1.27～508mm	超厚超高溫探頭，最高480℃
