DCTQ-7014系列雙色紅外測溫儀

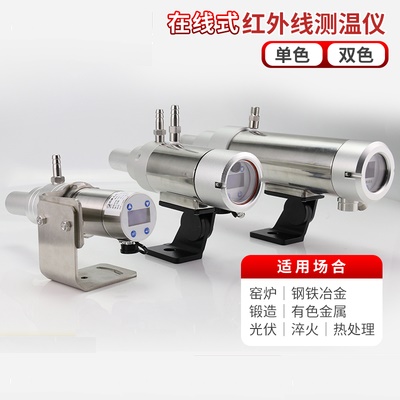

DCTQ-7014系列雙色紅外測溫儀可廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。尤其適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。

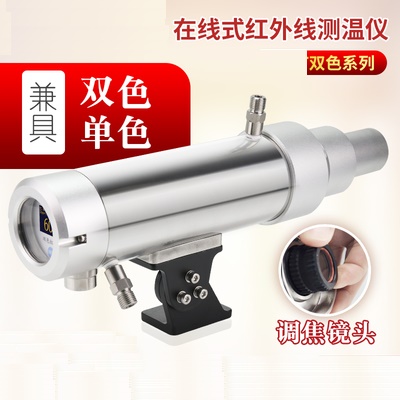

DCTQ-7014系列雙色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為59mm），標配不銹鋼防護套（帶吹掃和冷卻功能），防護等級IP65，密封部件采用耐高溫橡膠，適用于各種工業場合。

檢測目標在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。

產品特點

測溫范圍覆蓋350℃～3000℃
測溫精度可達0.5%,重復精度為2℃，分辨率0.1℃
響應時間10ms～99.99s可調
采用可調焦鏡頭，測量距離0.35m至無窮遠
對探測器采用PID恒溫控制，消除環境溫度對測量的影響
1:1高亮度綠色LED光源或可視目鏡，清晰顯示被測目標的位置及大小
兼具雙色和單色測溫功能
雙色模式下，有鏡頭臟檢測功能

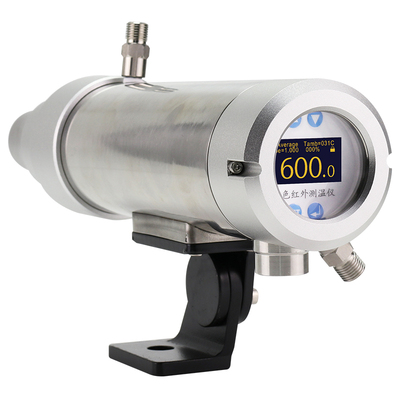

采用工業級OLED屏為顯示界面，人機界面友好
豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口
軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
有抗氧化測量功能，測量時不受氧化物的影響
最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制

技術參數

型號	DCTQ-6016	DCTQ--7018	DCTQ--7025	DCTQ--3514	DCTQ--4020
測溫范圍（℃）	600～1600	700～1800	700～2500	350～1400	600～2000
探測器	Si/Si（疊層硅）			InGaAs/InGaAs（疊層銦鎵砷）
工作波長	波長1：（0.7～1.08）μm 波長2：1.08μm			波長1：（0.9～1.7）μm 波長2：1.7μm
主要應用	熱軋、線棒材、金屬鍛造、鑄造、真空爐、感應加熱、溶化的玻璃、水泥窯、半導體			熱軋、線棒材、有色金屬加工、感應加熱、鍍鋅線

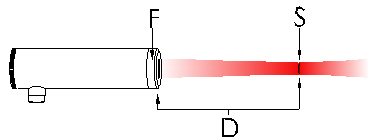

距離系數	60：1	100：1	100:1或200：1	30:1或60：1	100：1
測量距離	0.35m至無窮遠可調
測量精度	±0.5%tm℃（tm為測溫范圍上限值）
分辨率	0.1℃			0.1℃
重復精度	±2℃
單色系數	0.100～1.000，步距0.001可調。
雙色系數	0.850～1.150，步距0.001可調。
響應時間	10ms～99.99s可調
信號處理	峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
輸出	多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選），分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
	模擬量16bit輸出4mA～20mA，分辨率0.1℃，電流環輸出最大負載600Ω
	報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻≤25Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms
	PNP電平輸出（輸出電流100mA，帶過載保護）
	RS485輸出，可實現參數修改，數據記錄和查詢等功能
顯示方式	采用工業級自發光OLED顯示屏
供電電源	DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）內置EMI濾波器，可抗2500VDC脈沖群的干擾。
預熱時間	內置恒溫加熱器，通電10min后測溫
瞄準方式	內置可見高亮度綠燈或目鏡瞄準
接口	采用德國binder密封插頭和12芯耐高溫屏蔽電纜（長度2.5m）
使用環境	不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/min 帶水冷：-30℃～+120℃，冷卻水壓力為0.2MPa，流量為2L/min
防護等級	IP65

接線表

棕	紅	橙	黃	綠	藍	紫	灰	白	黑	粉紅	淺藍
1	2	3	4	5	6	7	8	9	10	11	12
+24V	0V	多種方式模擬量	(4～20) mA	輸出信號地線	PNP	COMH	NOH	COML	NOL	A	B
電源輸入		模擬量輸出			對0V	上限報警輸出		下限報警輸出		RS485通訊接口
