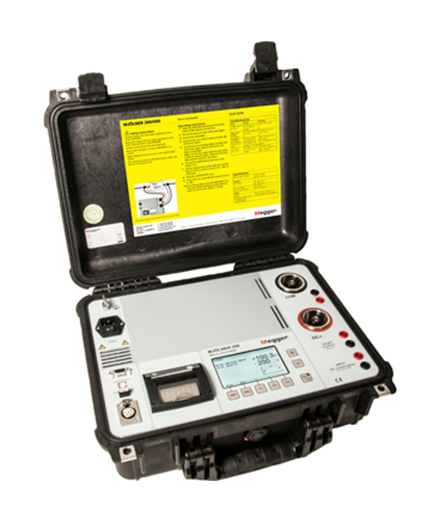

MJ?LNER200微歐表簡介:
?MJ?LNER200是為測試斷路器觸點、母線連接和其他大電流連接而設計,設計理念包括安全性、易于使用性和多功能性。
?歐表可在任何需要高精度地測量低電阻的場合使用。儀器能夠輸出無紋波的純直流信號用于母線、斷路器、保險絲等設備的測試。高達200A的測試電流可以避免使用小電流測試儀測試大電流設備所存在問題。
?使用MJ?LNER200可以采用雙接地方法進行測試。這意味著測試樣品可以在測試過程中兩端接地,保證測試過程的安全、簡單和迅速。
?MJ?LNER200的堅固和輕巧使它成為適合于現場測試的便攜式儀器。當箱蓋閉合時,儀器可以防水、防塵、防沙——甚至可以漂浮在水面上。
?可選配件包括遙控器和電腦軟件MJ?LNER WIN,可匯出表格到Microsoft 和Excel
MJ?LNER200微歐表特點:
?全自動測試 — 基于微處理器控制
?安全性好 — 雙接地技術DualGround?和遠程控制技術
?純直流輸出 — 無紋波
?輕便的運輸箱 — 防水、防塵、防沙
?內置熱打印機
?電腦通信接口
MJ?LNER200微歐表應用:
?MJ?LNER200測試系統可用于許多應用。*常見的*是測試低壓、中壓和高壓斷路器的接觸電阻,以及母線連接和其他大電流的連接點。
?斷路器接觸電阻的測試在以下的標準中都有重點講述:
IEEE C37.09-1999、IEC1208和IEC62271-1 (2011)
?如果接觸電阻太大,*會加大功率損耗使溫度升高,造成嚴重的問題。為了避免這些問題,應定期檢測電阻。
?下表敘述了在大電流情況下低電阻的重要性:

?10 kA時0.1 mΩ電阻使功率損耗達到10 kW。一個點上有這樣的功率損耗在必然導致溫度的升高,造成過熱和前期故障
MJ?LNER200微歐表優點:
?接地端
?主電源插口
?主電源開關
?溫度傳感器接口
此接口是用于連接溫度探針作溫度補償。
?USB接口
用于電腦和MJ?LNER Win通信
?數據記錄器
端口用以連接U盤進行數據記錄。結果可以用Excel查看。
?遠程控制接口
遠程控制電流值,測量開始/停止和打印輸出功能。
?打印機
?菜單控制按鍵
?帶狀態指示LED的開始/停止按鍵
?設置測試電流和所有菜單選項
?DC- 電流輸出
?感應端
?DC+ 電流輸出
?負載輸出
?電流夾感應輸入
MJ?LNER200微歐表應用實例:
?斷路器測試
斷路器觸點測試
斷路器連接測試
?母線測試
母線連接點測試
連接測試
?所有需要測試電阻的大電流場合
開關
隔離設備
安全接地連接
焊點
熔絲
電纜
| 規格 | |
| 在電源電壓正常、+25°C的環境下規格的各項指標有效,指標會在不經意間產生變化。 | |
| 環境 | |
| 應用場合 | 儀器可在高壓變電站和工業環境下使用。 |
| 溫度 | |
| 操作 | -20° C - +50° C (-4° F - +122° F) |
| 儲存 | -40° C - +70° C (-40° F - +158° F) |
| 濕度 | 5% – 95% RH, 不凝結 |
| CE標識 | |
| LVD | 2014/35/EU |
| EMC | 2014/65/EU |
| 常規 | |
| 電源電壓 | 100 - 120 / 200 - 240 AC, 50 / 60 Hz |
| 輸入電流(*大) | 100 V時13 A, 230 V時6 A (3 秒) |
| 保護 | 保險絲 (200 mAT和 400 mAT) |
| 熱保險絲、軟件 | |
| 關掉溫度: 70oC (158oF) | |
| 內部溫度 | |
| 大小 | 410 x 330 x 175 mm (16.1” x 13” x 6.9”) |
| 重量 | 7.6 kg (16.8 lbs) |
| 顯示器 | LCD和LED |
| 打印機 | 熱敏打印機 |
| 熱敏紙卷 | 寬度57.5 mm, 直徑32 mm |
| 電流電纜 | 2 x 3 m (9.8 ft), 35 mm2 |
| 感應電纜 | 2 x 3 m (9.8 ft), 2.5 mm2 |
| 測量單元 | |
| 量程 | 0 – 999.9 mΩ |
| 分辨率 | 0.01 μΩ < 100 μΩ |
| 0.1 μΩ < 1.0 mΩ | |
| 1 μΩ < 10 mΩ | |
| 10 μΩ < 100 mΩ | |
| 100 μΩ < 1000 mΩ | |
| 輸出 | |
| DC+ / COM | |
| 量程 | 5 – 200 A DC (1 A步進) |
| 輸出電壓(*大) | 5.25 V @200 A |
| *大紋波 |
80 mV pp , 28.3 mV rms @0 - 50 ° C (+32° F - +122° F) |
| *大負載能力* | |
| 連續 | 200 A |
| 輸出300 μV/A | |
| 負載輸出 | 內部采樣電阻60 mV @ 200 A |
| 誤差 | ±1% |
| 輸入 | |
| SENSE | 終端和地之間的*大保護電壓為20 V |
| 輸入DC電流鉗表 | 終端和地之間的*大保護電壓為20 V |
| 輸入靈敏度 | 0.1 – 2 |
