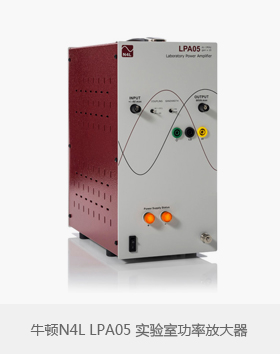

牛頓N4L LPA05實驗室功率放大器
牛頓N4L LPA05A和LPA05B實驗室功率放大器提供高達8A峰值的寬帶信號放大,擴展了LPA系列可用于的工業和實驗室應用范圍。
LPA05實驗室功率放大器設計之初是主要用于PSM頻率范圍respsonse分析儀,目前也可用于任何需要將電壓或電流信號提升高達1MHz的地方。
它們將直流精度與寬帶寬結合在一起,忠實地再現復雜波形,驅動負載可以是電容式,電感式或電阻式的負載。
直流分量可以通過交流耦合來消除,或者可以通過AC +(直流)耦合來減小。 為了限制高頻噪聲,輸入帶寬可以通過線性相位二階低通濾波器降低低頻應用。 實驗室功率放大器的常見應用是在高壓偏壓或高電流偏置條件下對器件進行阻抗測量的要求,在這些應用中,PSM1700,PSM1735或PSM3750 + LPA實驗室功率放大器+ HF 電流分流器形成一個高功率阻抗測量系統。
牛頓N4L LPA05實驗室功率放大器優勢特點
16或20Vpk @ 5或3Apk從DC到1MHz
高頻率和電流變?yōu)榈妥杩?br style="outline:0px;box-sizing:border-box;" />
固定x10增益
穩定到任何負載
轉換率高
隔離BNC或4mm防觸摸輸出插座
高電流偏置時阻抗分析的理想選擇
結合PSM + HF分流器進行阻抗分析
牛頓N4L LPA05實驗室功率放大器測量規范
| 儀器型號 | LPA05A | LPA05B |
| 輸出電壓 |
40V pk-pk (14Vrms) @ 1MHz 80V pk-pk (28Vrms) @ 250kHz |
36V pk-pk (11Vrms) @ 1MHz |
| Max交流輸出電流 |
3A rms 5A pk |
5A rms 8A pk |
| Max 直流輸出電流 | 2A | 4A |
| 輸入連接器 |
|
|
| 輸入阻抗 |
|
|
| 峰值輸入電壓 |
|
|
| 輸入共模范圍 |
|
|
| 輸入失調電壓 |
1mV (typ) |
|
| 輸入耦合 |
|
|
| 交流耦合濾波器-3dB |
|
|
| (dc)增益因子 |
|
|
| 低帶寬濾波器 |
|
|
| 低帶寬濾波器類型 |
|
|
| 收益增益 |
|
|
| 轉換率 |
|
|
| 輸出連接器 |
|
|
| 輸出功率 |
|
|
| 工作溫度范圍 |
|
|
| 尺寸 |
|
|
| 重量 |
|
|
| 電源(英國) |
|
|
| 能量消耗 |
|
|
