3104/ 3104D便攜式LED紫外線探傷燈
精工儀器3104/3104D便攜式LED紫外線探傷燈是精工儀器針對熒光磁粉探傷、熒光滲透探傷行業研發的便攜式紫外led探傷燈。精工儀器3104便攜式LED紫外線探傷燈采用了4顆高能量紫外led，紫外線波段范圍為360-370nm，沒有有害的UVB和UVC,40cm處紫外線強度為7000uw/cm2，有效照射面積為150mm，精工儀器3104/3105 便攜式紫外線探傷燈沒有了繁重的電源箱，采用了24v電源適配器供電，大大方便了探傷工人的便捷性。，能夠滿足滿足GB/T 15822以及國際磁粉探傷標準ASTM E2297和ASTM-E3022，白光照度低，配有白光照明，能夠滿足暗室臨時照明。
精工儀器3104/精工儀器3104D便攜式LED紫外線探傷燈特點：
1.365nm長波紫外線輸出（3650埃波段紫外線）。
2.鋁合金外殼，有效地將熱量傳遞出去。
3.瞬間啟動，即開即亮，無需等待。
4.冷光源，適用于長時間操作。
5.白光照度低于18 lux（采用日本日置HIOKI 3423白光照度計38cm處測量數據）。
6.免費保修三年（人為因素除外）。
7..滿足GB/T
5097-2005/ISO 3059：2001 無損檢測 滲透檢測和磁粉檢測觀察條件
8.符合美國MIL軍用標準和ASTM熒光滲透探傷和磁粉探傷規范。
精工儀器3104/精工儀器3104D便攜式LED紫外線探傷燈的技術參數：
|
精工儀器3104/精工儀器3104D |
精工儀器3105/精工儀器3105D |
|
|
紫外線光源 |
4顆365nm紫外線led |
5顆365nm紫外線led |
|
白光光源 |
1顆3瓦白光光源，色溫5700k |
無 |
|
供電方式 |
精工儀器3104:24v電源適配器 |
精工儀器3105: 24v電源適配器 |
|
光源壽命 |
20000小時以上 |
20000小時以上 |
|
38cm處中心紫外線強度 |
6000uw/cm2 |
7000uw/cm2 |
|
白光led亮度 |
大于 3000 lux |
無 |
|
紫外光的可見光亮度 |
低于10 lux |
低于10 lux |
|
電池工作時間 |
大約6小時（僅精工儀器3104D) |
大約6小時（僅精工儀器3105D) |
|
電池充電時間 |
大約6小時（僅精工儀器3104D) |
大約6小時（僅精工儀器3105D) |
|
濾色片 |
標配透明石英光學鏡片 |
標配透明石英光學鏡片（可選配黑色濾色片） |
|
透鏡 |
標準配置為窄束透鏡 |
標準配置為窄束透鏡 |
精工儀器3104便攜式LED紫外線探傷燈的訂貨選型表
1.型號選擇：首先選擇型號3104或3105，3104有白光照明，3105沒有白光照明，但紫外線強度提高了。
2.選擇供電方式：可選擇24v電源適配器或內置鋰電池組供電。
3.濾色片選擇：可選擇透明石英光學玻璃，石英光學玻璃紫外線透過率高，但相對可見光強度會高一點。黑色紫外玻璃濾色效果好，但會將紫外線隔離掉30%，紫外線強度會有所降低。
4.透鏡選擇：標準配置為聚焦透鏡，散光透鏡是為航空業設計的，航空行業可選擇散光透鏡。
型號說明：
|
型號 |
說明 |
|
精工儀器3104 |
4顆紫外線led，1顆白光led，聚焦型，透明濾色片，24v電源適配器供電，38cm處紫外線中心強度為6000uw/cm2 |
|
精工儀器3104D |
4顆紫外線led，1顆白光led，聚焦型，透明濾色片，內置電池組供電。38cm處紫外線中心強度為6000uw/cm2 |
|
精工儀器3104F |
4顆紫外線led，1顆白光led，散光型，透明濾色片，24v電源適配器供電,38cm處紫外線中心強度為4000uw/cm2（適用于航空業） |
|
精工儀器3104DF |
4顆紫外線led，1顆白光led，散光型，透明濾色片，內置電池組供電。38cm處紫外線中心強度為4000uw/cm2（適用于航空業） |
|
精工儀器3105 |
5顆紫外線led，聚焦型，透明濾色片，24v電源適配器供電,38cm處紫外線中心強度為7000uw/cm2 |
|
精工儀器3105D |
5顆紫外線led，聚焦型，透明濾色片，內置電池組供電。38cm處紫外線中心強度為7000uw/cm2 |
|
精工儀器3105F |
5顆紫外線led，散光型，透明濾色片，24v電源適配器供電,38cm處紫外線中心強度為4500uw/cm2（適用于航空業） |
|
精工儀器3105DF |
5顆紫外線led，散光型，透明濾色片，內置電池組供電。38cm處紫外線中心強度為4500uw/cm2（適用于航空業） |
精工儀器3104 便攜式LED紫外線探傷燈的標準配置：
精工儀器3104主機，LUV-10透明防護眼鏡，LUV-30熒光增強防護眼鏡，說明書，合格證，保修卡,鋁合金手提箱。
精工儀器3104D 便攜式LED紫外線探傷燈的標準配置：
精工儀器3104D主機，LUV-10透明防護眼鏡，LUV-30熒光增強防護眼鏡，充電器、說明書，合格證，鋁合金手提箱。
精工儀器3104/精工儀器3105采用led光源，沒有了笨重的電源箱，插頭直插插座，輕便！

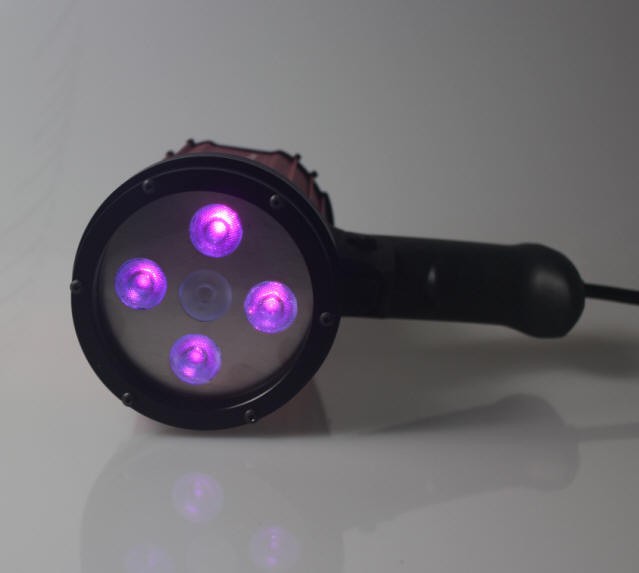

上圖為精工儀器3104探傷燈4顆大功率紫外線光源點亮。精工儀器3105探傷燈沒有了中間的白光，5顆全為紫外線光源。
用紫外線照度計在距精工儀器3104探傷燈表面38cm處測量的紫外線照度值為6610uw/cm2，遠遠高于探傷標準的1000uw/cm2.
（此照度計分為高低檔，低檔為0-2000uw，為0-20000uw，用測試顯示的數據要乘10。）
精工儀器3104探傷燈內置一顆3w白光led，便于你在探傷時及時標注缺陷位置。紫外、白光照明分別具有獨立驅動和開關，可以同時點亮，也可以分別點亮。（精工儀器3105探傷燈沒有白光照明）
用精工儀器3104紫外線光源開啟時的白光照度僅為5.45勒克斯，滿足探傷標準，白光照度不高于20勒克斯。精工儀器3104白光照明開啟時白光照度為5320勒克斯。
測量條件為距燈表面38cm處，用上海計量院校準過的FT3424白光照度計（日本日置電機株式會社生產）測量的數據。
紫外線光源的開關具有燈光提醒功能，上圖為開關開啟時很溫馨的藍色背景燈。（精工儀器3104,3105電池供電的型號不帶背景燈）
手柄底部帶有方型固定孔，可以很方便的安裝在設備的支撐架上。
探傷燈上部備有穿繩孔，可以方便吊掛在磁粉探傷機上面。
上圖為內置鋰電池的精工儀器3104D，精工儀器3105D探傷燈的外觀.
內置鋰電池的精工儀器3104D,精工儀器3105D的充電抽孔在手柄底部。
精工儀器3104紫外線探傷燈質量僅為0.92KG
精工儀器3104/精工儀器3105紫外線探傷燈標準配置為LUV-10透明紫外線防護眼鏡，LUV-30熒光增強防護眼鏡，鋁合金手提箱。
因led探傷燈是微電子驅動電路，對濕度比較高的環境很敏感，盡管探傷燈內部進行了防水防潮處理，但我們還是配備了防潮箱確保了您在不使用時對紫外線探傷燈的防護。
長波紫外線盡管對皮膚沒有太大的損害，但對人的眼睛還是有很大的危害，所以操作紫外線探傷燈請務必佩戴專業的紫外線防護眼鏡。禁止將紫外線探傷燈照射人的眼睛。專業的紫外線防護眼鏡能夠從各個角度阻隔紫外線，徹底防護紫外線！
