MODEL-6+多重測量模式超聲波測厚儀
6+超聲波測厚儀配有正面LCD較大顯示屏，同時也提供頂端OLED顯示屏，使得功能更多樣化，應用更廣泛。
測厚儀可進行數據的全面記錄、A掃描和B掃描顯示、自動或手動控制增益和藍牙連接。
儀器有以下三種模式：
- 多重波: 能穿越厚至20mm的保護涂層并提供非常精準的測試
- 雙重波: 測量金屬涂層的嚴重腐蝕的壁厚
- 單重波: 測量沒有涂層的表面，非常適合腐蝕極其嚴重，或超聲波衰減性極強的材料，例如鑄鐵、塑料和復合材料。
專門為惡劣環境下所設計的一款測厚儀，鍵盤操作按鈕簡單，菜單界面簡單直觀，LCD顯示屏在各種光照情況下都適宜使用。
雙模注塑外殼擁有柔軟且耐用的TPE材質外層。儀器內部的殼比較堅硬，這使得同時具有舒適和極其耐用的特點，也是為了儀器內部的電子與外界的完全密封。此新款外殼通過了極嚴格的美國軍方訂定的MIL STD 810G測試標準，非常堅固可靠。
|
|
|
特點
- 多重波自檢，可精確穿透涂層測量厚度。
- 單重波和雙重波模式可選
- 單重波和雙重波模式含有測量穩定指標MSI?(信固專利)
- 大屏且明亮的LCD顯示屏帶有自動背光功能,可自動調節亮度
- 頂端OLED顯示屏(可旋轉)
- A掃描顯示
- B掃描顯示
- 手動增益控制
- 多樣化的數據存儲：線性、網格、定制模板、徑向點（一個固定點周圍增加其他多點測量）
- 藍牙連接
- 可自動識別S2C探頭和雙晶探頭
- 最小/最大測量值帶有視覺和振動報警功能
- 非常堅硬的外殼 –通過MIL STD 810G防沖擊測試
- 環境密封達到IP64等級- MIL STD 810G
- 超厚涂層模式-能穿過厚度達20mm的涂層獲取基材厚度
- 信固回波強度顯示可協助厚度測試(在多重波模式下)
- TPE包覆式模制外殼
- 按鍵使用壽命超10萬次
- 完全密封電池盒(隔絕電池液泄漏)
選項
探頭和線
INOX探頭具有更新過的人體工學設計，頻率,辨識和序列編號將更易于查看。為了區別探頭的頻率，所有頻率的INOX探頭都是黑色外觀，帶有顏色的編碼環。
使用多重波模式，探頭不需要校零，自身有一個精確線性功能，非常適用于一般金屬測厚或者管道測厚，通過保護膜片可延長使用探頭壽命。
不銹鋼INOX雙晶探頭
在雙重波和單重波模式下，集中超聲波光束可測量到后壁嚴重腐蝕的金屬厚度。
信固線
規格
| 測量物料 |
聲速介于2000 m/s -至9000 m/s (0.079 in/ms - 0.35 in/ms) 之間的材料 - 事實上涵蓋了所有常用的工程材料 |
| 精確度 |
±0.1 mm (±0.004”) 或 0.1% 的測量厚度 (取最大值)，最好需要根據信固公司的校準步驟進行校準 |
| 分辨率 |
多重波模式0.1mm或者0.05mm (可選) 單重波和雙重波模式 0.01 mm |
| 探頭 |
單晶探頭
雙晶探頭
|
| 測量范圍(鋼) |
單晶探頭 - 多重波模式
雙晶探頭 - 單重波模式
雙晶探頭 - 雙重波模式
|
| 連接器 | 雙Lemo 00 |
| 電源 | 3個AA電池 |
| 電池壽命 | 至少10小時不間斷使用 |
| 電子 | 雙通道脈沖發生器 |
| 顯示屏 | 2.4英寸超大的液晶屏及頂端OLED顯示屏(可旋轉) |
| 尺寸 | 132 mm x 82 mm x 34 mm |
| 重量 | 300 g(含電池） |
| 操作溫度 | -10℃到+50℃ |
| 數據記錄 | A掃描容量可達5000點 |
| 軟件 |
CygLink可以遠程登錄且可查看A掃描圖。調查和報告可生成為PDF文檔。有圖形的數據分析和數據計算。為Windows 7和Windows 8設計。
|
| 環境保護等級 |
IP67（防塵和防水等級-1米30分鐘）
MIL STD 810G Method 501.6 (高溫 +55°C) |
| 撞擊及沖擊測試 |
MIL STD 810G Method 514.7(振動 - 1軸向/小時)
MIL STD 810G Method 516.7(撞擊 20g - 11ms半正弦沖擊脈沖)
MIL STD 810G Method 516.7 (26 次摔落 - 1.22米高)
|
| 遵從標準 | CE, 英國標準 BS EN 15317:2013 |
| 環境條例 | RoHS,遵從WEEE 條例 |
| 保修期 |
3年主機，6個月探頭 |

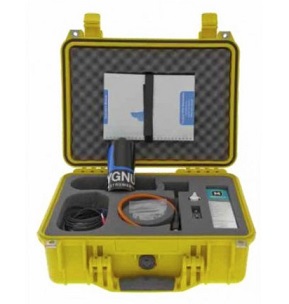

套件內容
儀器主機；手提箱；操作手冊；可調節的頸繩；腕帶；配件包；備用膜片；耦合劑；15mm測試塊；3節AA電池；可選的繩夾和套夾和附件配件。
